亚洲日韩一区精品射精,色婷婷日日躁夜夜躁,18日本xxxxxxxxx视频,国产精品一国产AV麻豆

經濟的發(fā)展，競爭的激勵，大型鑄鋼件廠家在保障鑄鋼件的質量的前提下，會想法設法的降低生產成本，其中提高鑄造車間的管理不僅能提高鑄件的質量、生產效率還能大幅度的減少成本的，那么廠家是怎么做的呢？根據(jù)自己行業(yè)的需求適當引入先進的數(shù)字技術和智能設備來提升管理效率。如鑄造模擬軟件，對鑄造過程進行模擬；引進理化檢測設施，從原材料進廠到冶煉全程檢驗；數(shù)字式超聲波探傷儀、多用磁粉探傷儀、拉力試驗機等理化檢測儀器，確保鑄件內、外在質量等。對鑄鋼件生產流程，大型鑄鋼件廠家進行多面梳理和優(yōu)化，減少生產過程中的瓶頸和浪費，并合理安排生產計劃。定期進行設備維護和管理，減少設備故障時間和閑置資產。推進5S管理，即整理、整頓、清掃、清潔和素養(yǎng)，以提高現(xiàn)場管理水平。通過綜合治理生產現(xiàn)場環(huán)境，制定切實可行的計劃與措施，達到規(guī)范化管理和提高員工素養(yǎng)的目的。提高人才待遇，增強技術工作的吸引力，保證各年齡段工藝人員的比例，以老帶新，不斷傳承和培養(yǎng)工人。學習借鑒國內外先進的質量管理模式，大型鑄鋼件廠家結合自身實際情況進行調整，進而提高質量管理水平。

大型鑄鋼件廠家采用拋丸工藝來處理鑄鋼件的表面的雜質，提高其表面質量和壽命。拋丸工藝是利用高速旋轉的葉輪將鋼丸或其他類型的彈丸拋向工件表面，通過彈丸的高速撞擊來達到清理、強化和表面處理的效果。 清理，拋丸除鑄鋼件表面的氧化皮、銹蝕、焊渣、鑄態(tài)皮等雜質，使表面達到清潔、光滑的效果，為后續(xù)的涂裝、鍍膜等工序做準備。強化，拋丸改變鑄件的抗拉強度和疲勞強度，改變鑄件表面的應力狀態(tài)，增強其耐用性和耐腐蝕性，延長鑄件的使用壽命。大型鑄鋼件廠家表面處理，使其表面達到好的粗糙度，使變得美觀，或改變焊接拉應力為壓應力。 拋丸工藝的技術要求包括控制和選擇丸料的顆粒大小、形狀，以及調整和設定機器的行走速度，控制丸料的拋射流量，以獲得不同的拋射強度和表面處理效果。拋丸過程中產生的粉塵主要成分是金屬粉塵，需要通過布袋除塵器進行捕集和處理，以減少對環(huán)境的影響 。在實際操作中，拋丸機的使用不僅提高了生產效率，還具有費用低、自動化程度高的優(yōu)點。拋丸工藝在很多大型鑄鋼件廠家中應用，不僅提高鑄鋼件表面質量和壽命，也利于后續(xù)工序的順利進行。

大型鑄鋼件廠家并不需要在所有鑄鋼件中放置冷鐵。冷鐵使用主要取決于鑄件的具體要求和工藝需求。還有就是，冷鐵的使用還需要考慮鑄件的結構和形狀，并且在某些情況下，冷鐵的放置位置和形狀也需要特別設計。在放置冷鐵時需要遵循的原則和要求是：冷鐵在鑄件壁厚部位，以加速冷卻速度，減少熱裂危險；在鑄件的內腔和壁厚部位放置冷鐵，防止縮孔和縮松；冷鐵應放置在不容易脫落的砂型或砂芯的上表面或側面；對于大型鑄件，冷鐵放置在下型或鑄型的側立面，大型鑄鋼件廠家并采用固定器固定。還需要知道的是冷鐵分為內冷鐵和外冷鐵兩種。內冷鐵通常嵌入或粘合在鑄型內部，而外冷鐵則置于鑄件外壁。內冷鐵的直徑一般不大于30mm，放置時需有出氣孔以防止氣孔。外冷鐵的三維尺寸應為冷卻物的三維尺寸的0.6~0.7倍，以確保其冷卻效果。內外冷鐵的是不同的操作方式：內冷鐵在制模時嵌入或粘合在模型內部，外冷鐵則在舂砂時放入；冷鐵安放時需保持干燥，防止冷凝水造成氣孔。放置冷鐵能防止縮孔縮松、加強鑄件順序凝固等，大型鑄鋼件廠家可根據(jù)具體情況進行選擇性使用，那是因為不是所有的鑄件適合。

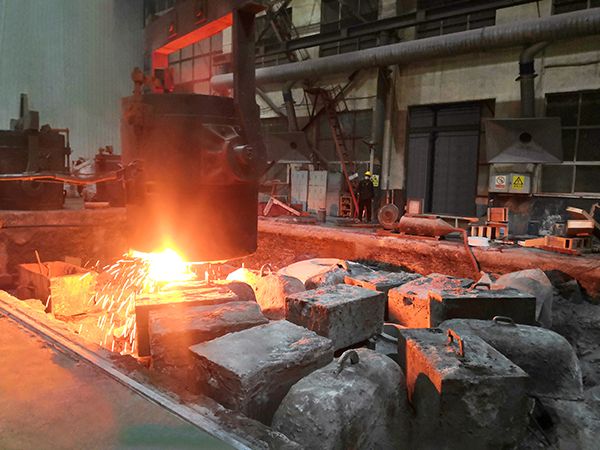

很多人不理解為什么鑄鋼件廠家一再提醒要注意鑄鋼件的的澆鑄溫度要適合，不要溫度過高或者過低，這是為什么呢？今天來講解澆鑄溫度低會讓鑄件產生的缺陷是？鑄件的冷隔缺陷是由于鋼液流動性差，無法完全填充鑄型，導致鑄件內部出現(xiàn)未完全連接的部分，表現(xiàn)為鑄鋼件內部有明顯的分界線或空洞，其表面質量下降，甚至在壓力測試中出現(xiàn)漏氣現(xiàn)象。溫度低會導致鋼液澆不到，在鑄件的薄壁部位或離澆道較遠的部位，由于鋼液流動性不足，無法完全填充，導致鑄件局部殘缺。鑄鋼件廠家發(fā)現(xiàn)還會出現(xiàn)鑄件夾渣缺陷，主要原因是鋼液的流動性差，當澆注溫度過低時，鋼液的流動性變差，導致鋼液不能完全填充鑄型，產生冷隔、澆不到和夾渣等缺陷。此外，低澆注溫度還可能導致鋼液中的渣未能完全上浮到表面，從而在鑄件中殘留，形成夾渣缺陷。氣孔缺陷，主要原因是由于鋼液中的氣體在凝固過程中未能完全逸出，從而在鑄件內部形成氣孔，是澆注溫度過低時，鋼液的流動性差，導致氣體難以從鋼液中逸出。鑄鋼件澆鑄溫度低導致開裂的是鑄鋼件廠家對其填充不良、金屬基體未完全熔合以及冷隔和澆不到等缺陷的產生。

鑄鋼件廠家一再提醒“鑄鋼件的品質是生產出來的，不是檢驗出來的”，如果忽略生產過程中的質量控制，僅依賴于事后的質量檢驗，是無法保證產品質量的，質量檢驗只能剔除次品和廢品，并不能提高產品質量。  在大型鑄件生產過程中，因工藝復雜、生產時間長等，會出現(xiàn)這樣或那樣的缺陷，并不是一昧地進行質量檢驗，這樣做并不能提高產品質量。如鑄件外表粘砂、縮孔、氣孔、尺寸偏差等，這是工藝問題和操作問題，需要改進鑄造工藝和優(yōu)化操作流程來解決。鑄鋼件廠家對不同鋼件的特性及要求，制定合適的鑄造及熱處理工藝，可減少鑄造缺陷；持續(xù)不斷引入先進的鑄造工藝、改進鑄造裝備以及優(yōu)化熱處理工藝也是提高鑄鋼件質量；在生產過程中，對每一道工序和每一次測試都認真對待，并從源頭檢測原材料，確保上一道工序的質量達標后才能進入下一道工序，提高整體生產效率和縮短交貨周期；通過科學化的管理和嚴格的操作制度，進一步提高鑄件的質量。如在鑄件晶相均勻化處理中采用加溫、保溫、隨爐冷卻的方法，鑄鋼件廠家使其再結晶，類似于中溫回火的過程，提高使命。

鑄鋼件廠家在生產鑄鋼件時會出現(xiàn)機械粘砂，這是怎么回事呢？機械粘砂又稱為金屬液滲透粘砂，是由液態(tài)金屬或金屬氧化物通過毛細管滲透或氣相滲透方式鉆入型腔表面砂粒間隙，在鑄件表面形成的金屬和砂粒機械混合的粘附層。機械粘砂不僅影響鑄造鑄件的外觀質量，甚至引起報廢。那么，采取了的措施是？1.選用耐火度高的砂：為了提高型砂和芯砂的耐火度，通常選擇SiO2含量在96%（質量分數(shù)）以上的原砂，并且砂粒應較粗。2.在鑄型表面涂刷防粘砂涂料，鑄鋼件廠家能減少鑄件機械粘砂。如使用鋯英粉涂料或鉻鐵礦砂作為面砂等。3.改進砂型緊實度，提高砂型的緊實度和均勻性，避免因砂型過松導致鋼液滲入砂層內部形成粘砂。避免設計尖角、懸伸或突出的形狀，以及扁薄的砂臺或砂芯，因為這些結構會容易產生機械粘砂的產生。4.控制澆注溫度，適當降低澆注溫度可以減少鋼液對砂型的沖擊力，從而降低粘砂的可能性。5.在混砂時加入一定量的煤粉和淀粉，能有效降低型砂孔隙率和透氣性，防止機械粘砂。6.鑄鋼件廠家會使用一些特殊的防粘砂添加劑，減少粘砂現(xiàn)象。

選擇鑄鋼件廠家時，需要綜合考慮多個因素以確保產品質量和生產效率，才能保證自己不踩入廠家的坑。1.選擇實力較大且知名度較高的廠家，可保證鑄件的質量，并減少后期使用中的問題。2.評估廠家的產品質量和技術能力是關鍵。大型鑄鋼件廣泛應用于機械制造、航天、交通等行業(yè)，因此需要從多個維度評價產品質量、技術能力、交貨時間和服務價格等。3.選擇生產經驗豐富的廠家，能及時處理鑄造生產中出現(xiàn)的各種缺陷，如在面對大型鑄鋼件表面粗糙的狀況時，找鑄鋼件廠家進行鑄造加工一體的機加工，減少鑄造加工缺陷。4.檢查廠家是否按照質量標準進行生產，并能提供相應的質量認證文件，如ISO質量體系認證等。5.根據(jù)所生產的鑄件材質、品種和批量，合理選擇低污染、低排放、低能耗、經濟效高的鑄造工藝。避免使用國家明令淘汰的落后工藝。企業(yè)應配備與生產能力相匹配的熔煉設備和精煉設備。6.看價格與性價比，雖然價格是重要參考因素，但不能單純看價格而忽視了質量要求。7.找服務好并有良好交貨記錄的鑄鋼件廠家，這對于保證工程質量和生產效率至關重要。

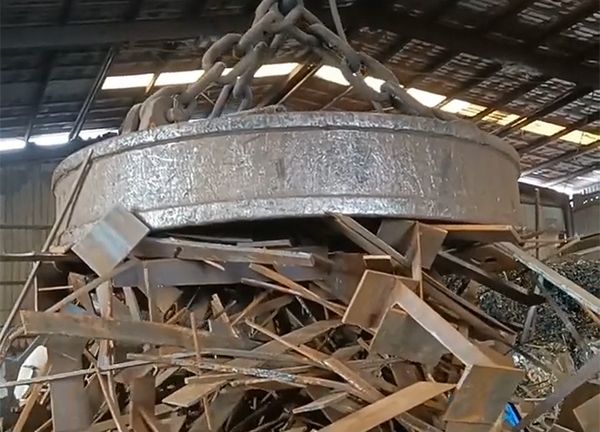

鑄鋼件廠家生產鑄鋼件用的原材料是廢鋼，為了保證鑄件的質量，廢鋼原材料的選擇與配比標準涉及多個方面。廢鋼的種類和規(guī)格需要明確，以確保其能夠滿足生產需求并降低企業(yè)成本。廢鋼可以分為碳素廢鋼和合金廢鋼兩大類。碳素廢鋼的規(guī)格要求包括板材厚度需在2mm以上，線材直徑在4mm以上，單重在0.25公斤以上，且不得混有合金廢鋼。要求無水分、無危險廢棄物、無有害物及中空密封制品等，以保證生產過程的安全。進廠廢鋼原料必須清潔，無殘留油漆等有機溶劑，鑄鋼件廠家生產的大型鑄鋼件使用的廢鋼中不得混有放射性物質、油脂、油漆等有害物質，進廠前進行檢驗檢測，確保符合相關標準。選擇合適的爐料（廢鋼），這直接影響到熔化鋼液的質量和性能。因此，在配比時，還需考慮廢鋼中的硅（錳）含量等因素，以確保鑄鋼件的質量。要求廢鋼的尺寸統(tǒng)一、密實度高、熔化速度快，有助于提高生產效率，降低能耗。在配比上，轉爐降溫金屬爐料中生鐵塊和廢鋼的比例為42%～48%，降低轉爐鋼鐵料消耗，提高綜合效益。 鑄鋼件廠家用廢鋼生產鑄鋼件，需要的不僅是廢鋼原料和把控配件，才能確保質量。

小編帶大家跟鑄鋼件廠家學新的知識-鑄鋼件的順序凝固原理。這個相信大家有點陌生吧，不多說聽廠家怎么說。鑄鋼件的順序凝固原理是指在鑄造過程中，通過控制金屬液的冷卻速度和溫度梯度，使鑄件從遠離冒口的部分開始凝固，逐漸向冒口方向順序進行，到冒口本身凝固。有助于實現(xiàn)以厚補薄，防止縮孔、縮松等缺陷的產生，從而獲得致密的鑄件。鑄鋼件中距離冒口較遠的部分先開始凝固，可確保這些部分在冷卻過程中有足夠的時間來補償由于收縮而可能產生的空隙。鑄鋼件廠家通過合理設計澆口和冒口的位置及形狀，可控制鑄件各部分的凝固順序和速度，從而實現(xiàn)順序凝固。 此外，為了實現(xiàn)順序凝固，還需要采取一些工藝措施，如使用內冷鐵和外冷鐵來調節(jié)鑄件內部的溫度分布，以及通過模擬分析預測和優(yōu)化鑄件的凝固過程 。為了實現(xiàn)順序凝固，還需要采取一些工藝措施，如使用內冷鐵和外冷鐵來調節(jié)鑄件內部的溫度分布，以及通過模擬分析預測和優(yōu)化鑄件的凝固過程 。 總之，順序凝固原則在鑄鋼件的生產中具有重要意義，鑄鋼件廠家把握好不僅能夠提高鑄件的質量，減少缺陷等。

鑄鋼件加工廠家為了提高大型鑄鋼件的質量，減少缺陷，提升力學性能和使用壽命，會提升鋼液的純度，那么爐前處理的辦法是？1.在鋼液出爐前，采用VOD（真空氧脫除）或AOD（鋁脫氧）等方法進行精煉處理，以提高鋼液的純凈度和減少非金屬夾雜物。2.使用鈣處理技術來改性硫化物形貌，將原生Al2O3夾雜物改性為液態(tài)鈣鋁酸鹽夾雜物，并通過Ca與S結合生成CaS，從而降低MnS夾雜物的析出溫度和數(shù)量。3.在出爐期間，可以使用V-Fe、Ti-Fe、稀土等多種微量元素進行變質處理，鑄鋼件加工廠家這樣做能使鑄鋼件結晶細化，對產品性能有重要影響。4.嚴格控制熔煉過程中的溫度、時間和成分，確保鋼液的質量。例如，在電弧爐冶煉后，需要對鋼液進行LF精煉，然后在VD精煉爐前加入SiC納米顆粒進行進一步精煉。5.在鋼液出爐前，將澆包烘烤到400℃以上，有助于保持鋼液的穩(wěn)定性和減少氧化。6.在澆注前，將液面上的熔渣拔除干凈，添加保溫劑和除渣劑，防止二次氧化和夾渣問題。7.在熔煉過程中，及時用中碳錳鐵來調整錳與碳的含量，以滿足鑄鋼件加工廠家對鑄件的化學成分要求。

鑄鋼件加工廠家對鑄鋼件和不銹鋼的熱處理工藝存在顯著差異，主要體現(xiàn)在加熱溫度、保溫時間、冷卻方式以及目的等方面。鑄鋼件加熱溫度通常根據(jù)其化學成分和要求的性能來確定。例如，某些鑄鋼件在淬火前需加熱到890～910℃。不銹鋼加熱溫度則因類型不同而異。奧氏體不銹鋼常在780~830℃進行退火處理，而鐵素體不銹鋼由于沒有a-v轉變，始終保持鐵素體單相狀態(tài)，因此不能進行淬火一回火處理。鑄鋼件保溫時間取決于具體工藝，如zg275-485h鑄鋼件需在890～910℃下保溫23小時。鑄鋼件加工廠家溫馨提示不銹鋼保溫時間也因類型和厚度不同而有所變化。例如，固溶處理時需按每25mm厚度保溫約2小時。鑄鋼件的冷卻方式多樣，常用的有空氣、油、水、鹽水及熔鹽等。例如，zg275-485h鑄鋼件經過淬火后采用空冷。不銹鋼的冷卻方式同樣多樣，但更注重避免氧化脫碳。例如，真空熱處理可以避免氧化脫碳，提高硬度并降低脆度。 鑄鋼件的熱處理主要目的是降低鑄造缺陷、細化晶粒、提高機械性能等。不銹鋼的熱處理側重改善加工性能、提高耐蝕性等，為鑄鋼件加工廠家對其熱處理準備良好的金相組織。

很多人問鑄鋼件加工廠家“為什么不做鍛件，鍛件其實跟鑄鋼件沒有什么區(qū)別?。俊逼鋵嵤遣粚Φ?，它們在加工工藝、機械性能以及應用領域等方面存在顯著區(qū)別。從加工工藝上來看，鑄鋼件是通過將金屬熔化成液態(tài)后，注入預先準備好的模具中，待其冷卻凝固后形成所需形狀的物件。適用于復雜形狀的大型鑄鋼件。而鍛件則是通過高溫加熱圓鋼或鋼錠，在固態(tài)下利用壓力進行塑性變形來成形的，不僅夠改變材料的形狀，還能改變其內部組織結構，有更高的機械性能。機械性能方面，鑄鋼件加工廠家發(fā)現(xiàn)由于鍛造過程中對金屬施加了較大的壓力，使得鍛件內部組織更加致密，所以鍛件的機械性能一般優(yōu)于鑄件。而鑄件由于液態(tài)充型和冷卻凝固的特點，容易出現(xiàn)非金屬夾雜物和氣孔等缺陷，這些缺陷會影響其力學響應和疲勞行為。 應用領域上，鑄件可制造出形狀復雜和大型的鑄件產品，應用于建筑、重型機械配件等領域。而鍛件由于其優(yōu)異的機械性能和可靠性，用于制造重要的機器零件，還適用于承受高負載和嚴峻工作條件的重要零件?？偨Y來說，鑄鋼件加工廠家生產鑄鋼件或鍛件跟根據(jù)自身的條件，客戶的需求決定的。
